定徑水口是連鑄小于120mm的小方坯控制鋼水流量的功能耐火材料。由于方坯的尺寸太小，長水口和浸入式水口均不適用，在小方坯連鑄機中間包無塞棒澆鑄系統中采用定徑水口進行敞開式澆注。鋼坯的注速只靠定徑水口來調節，在整個澆注過程中，孔徑必須保持恒定，以保證穩定的拉坯速度，因而定徑水口在使用過程中必須安全可靠，除不能堵塞、開裂、脫落外，水口的孔徑要求擴孔速度小。要達到以上要求，水口的材料需要具有良好的抗沖刷性、抗侵蝕性和抗熱震性。所以使用的必須是高檔耐侵蝕的ZrO2材質。

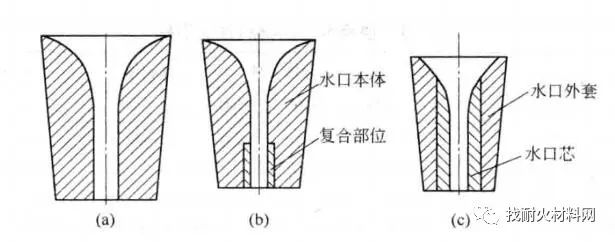

目前通常使用的水口類型有以下幾種(下圖所示):
(a)、直接復合式定徑水口(b)和鑲嵌式定徑水口(C)示意圖
圖1 全均質定徑水口
(1)全均質定徑水口：水口全部由ZrO2 (60%~95%)的材料組成，研究表明ZrO2 的含量越高，水口抗侵蝕能力越強，使用壽命越長，成本越高;其特點是化學成分均一、整體性好、強度大、耐侵蝕、使用壽命長、安全可靠，但生產成本高。
(2) 復合式定徑水口 ：本體為低含鋯材料，多為鋯英石質材料，復合體為高氧化鋯材料，兩者直接復合在一起，一次成型,一起燒制。ZrO2的用量與全均質相比大幅度降低, 生產成本較低，強度大，耐侵蝕好，但是由于內外兩層的氧化鋯含量不一樣，材料的線膨脹系數差異較大，使用過程中開裂的可能性較大，因此要求內層的氧化鋯含量不能太高, 常在70% ~ 80%的范圍內。
(3) 鑲嵌式定徑水口：鑲嵌式定徑水口分為外套和內芯兩部分，分別制成后用耐火泥黏結在一起;水口本體一般為高鋁材質;內芯為氧化鋯材質。這種水口的制作成本低，抗熱震性好，氧化鋯的含量可依據不同的要求進行制作，所以產品的性價比較高，使用量較大。
